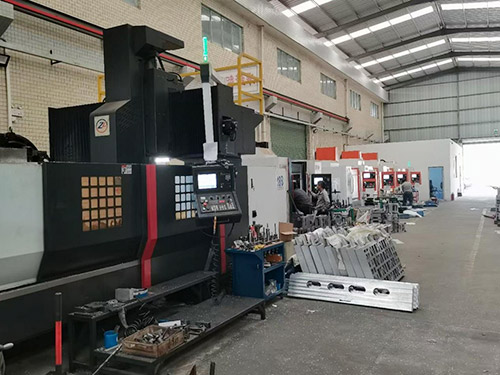

​大型龙门加工分为毛坯预处理、吊装装夹、机床开机调试、粗加工、半精 / 精加工、深孔 / 镗孔、完工检测、设备与安全八大模块，针对重型大件、长板材、模具、焊接件变形、震刀、精度丢失等核心风险管控。
一、毛坯前期预处理注意事项（变形源头管控）
铸件 / 焊接件必须消除内应力
铸钢、铸铁毛坯需退火；厚钢板焊接件、机架、风电焊接件必须高温去应力回火，严禁毛坯直接上机。粗加工后建议静置 24h 以上再精加工，释放切削应力。
毛坯缺陷提前排查
目视检查气孔、砂眼、裂纹、焊渣、高低不平硬点；有硬皮、氧化层先打磨去除，避免加工时崩刀、主轴过载。
毛坯尺寸余量均匀
单边余量控制 2～5mm，厚薄差过大易单侧切削量大，工件受力不均产生翘曲；超长板材若变形弯曲，提前校平再上机。
二、吊装、装夹工装注意事项（大件容易翻车环节）
吊装安全规范
工件数吨至几十吨，必须使用行车、专用吊环，禁止钢丝绳直接勒压加工基准面；薄板、铝合金壁板多点软吊，防止吊装弯曲变形。吊装缓慢平稳，避免撞击工作台、机床立柱。
基准定位要求
优先选用图纸设计基准；多块拼接大板、异形工装，打表校正平面度、直线度，基准偏差控制 0.02mm 以内。
装夹刚性管控
重型铸件：压板、T 型螺栓加厚垫块，多点均匀压紧，压紧点靠近切削区域，悬空位置增加支撑块，杜绝加工震颤；
薄壁、薄板、铝合金大件：不能单点重压，采用分散低压夹紧，增设辅助支撑，防止挤压变形；
禁止压板遮挡刀具行走路径，提前模拟刀路防撞机。
工装避空与防护
加工型腔、侧面时预留刀具避空；铝合金工件压板加软垫，避免压伤成品表面；工装定期清理铁屑，防止垫起工件造成尺寸偏差。
三、机床开机、程序调试、对刀注意事项
机床预热
大型龙门行程长、导轨重，开机空运行 15～30 分钟，各轴往复走全行程，让主轴、丝杠、导轨达到热平衡，避免冷热温差导致精度漂移。
程序模拟、碰撞检查（重中之重）
超长工件、加长刀具、角度头加工，必须在机床仿真页面模拟完整刀路；重点检查 Z 轴下刀深度、龙门横梁zui低高度、主轴头与立柱、工装干涉风险，严禁直接自动运行。
精准对刀与补偿管控
大型工件尺寸跨度大，分多段加工时统一工件坐标系；刀具长度补偿、半径补偿单独记录，换刀后重新核对；使用测头在线对刀，消除人工对刀误差。
刀具提前检查
粗加工大飞刀盘检查刀片紧固、有无崩口；加长杆、深孔刀具检查跳动，跳动超 0.03mm 易震刀、损伤主轴。
四、粗加工环节核心注意事项
分层对称切削，控制变形
大件单侧一次性去除大量余量会产生巨大切削应力，造成工件翘曲；采用分层、正反、左右对称切削，每次切深合理递减。
合理匹配切削参数，防止震刀
大型龙门虽刚性强，但长刀具、薄壁区域仍易震动；震刀表现为刀纹、尺寸波动，需降低进给、减小切深，适当降低转速。
排屑与冷却充足
粗加工铁屑量大，充足切削液冲淋切削区域，及时带走热量；铁屑堆积会挤压工件、磨损刀具，中途定时清理工作台大量铁屑。
预留合理精加工余量
钢件单边留 0.2～0.4mm，铝合金、软铝单边 0.1～0.2mm；余量过大会增加精加工切削应力，余量过小无法修正粗加工变形误差。
五、半精、精加工高精度管控要点
粗加工完成后停机冷却
粗加工产生大量热量，工件、工作台受热膨胀，直接精加工尺寸偏差大；大件冷却静置 1～4 小时，温度恢复室温再精光。
精加工减少夹紧力
粗加工需要大压力固定，精加工可适当降低压紧力，避免持续挤压导致工件微量变形。
控制走刀方向，保证平面度
大面积平板、分型面精加工统一单向顺铣，避免来回往复铣削产生高低接刀痕；长行程工件分段加工时，搭接区域重叠 5～10mm，消除台阶。
严控环境温度
高精度模具、检具加工，车间温度稳定在 20±2℃；阳光直晒机床、工件会造成局部热胀，尺寸超差。
六、深孔、镗孔、角度头加工专项注意
深孔加工
采用啄式分层下刀，频繁退刀排屑；切削液必须通入孔底，防止钻头过热折断；深孔中途暂停检查孔径、直线度。
精镗孔
微调镗刀微量进给，每次调整后试切测量；多排同轴孔统一基准，防止孔位平行度、同轴度超差。
90° 角度头侧铣
角度头刚性弱，大幅降低切削参数；提前模拟侧铣行程，防止角度头外壳碰撞工装、工件棱角。
七、加工过程实时监测与安全操作
全程监控机床负载
观察主轴负载、各轴电流，负载突然飙升立即暂停，大概率出现撞刀、铁屑卡滞、工件松动。
定时复检工件状态
长周期加工（数小时～一整天）中途停机检查：压板是否松动、工件有无移位、基准有无偏移；温度变化大的环境必须中途复测尺寸。
禁止运行中身体伸入加工区域
龙门行程大、移动速度快，自动运行时禁止伸手清理铁屑、测量尺寸；必须切换手动模式、主轴停止后再操作。
突发异常处理
出现异响、震动、冒烟、漏油立刻按下急停；不可强行继续加工，排查刀具、工件、机床故障后再重启。
八、完工检测、下件与设备保养注意事项
完工充分冷却再检测
加工后工件温度高，热胀测量尺寸偏小，需完全冷却至室温再检测平面度、尺寸公差、形位公差。
分层次检测
先用卡尺、百分表现场快速自检；高精度模具、检具使用三坐标、激光扫描复测；重点记录多段拼接位置的接刀误差。
下件防护
精加工成品面避免钢丝绳、吊具直接摩擦；铝合金、高光模具成品铺垫软橡胶放置，防止磕碰划伤。
机床日常保养
加工完成彻底清理工作台、导轨、横梁铁屑；擦拭丝杠、导轨并加注润滑油；清理切削液水箱过滤铁渣；长期停机将龙门横梁归位至中间位置，释放丝杠长期单侧受力。
九、通用避坑总结
变形三大根源：毛坯无去应力、粗加工余量单侧过大、加工高温未冷却就精加工；
撞机核心原因：未仿真刀路、未检查角度头 / 加长杆干涉；
精度丢失常见因素：机床未预热、车间温差大、压板松动、未冷却测量。
