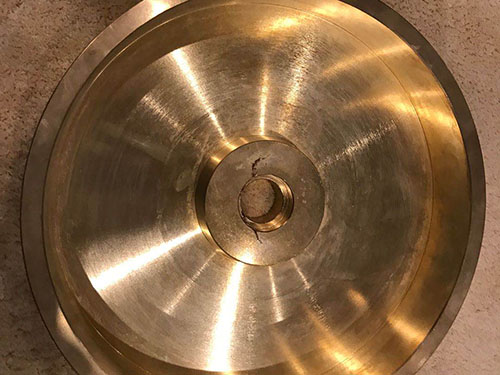

​铸铜配件是把铜合金熔化后浇入铸型冷却成型，无需大量锻造，适合轴套、蜗轮、阀体、泵壳、耐磨滑块、阀门、船舶配件等；分为铸造黄铜、锡青铜、铝青铜、铅青铜，执行标准 GB/T 1176‑2013。以下是铸铜配件的常见缺陷和解决方法：
1、气孔（表面 / 内部孔洞，加工后显现）
现象：大小气泡孔，打压渗漏、强度下降。
原因：熔炼铜液吸氢；炉料潮湿；铸型水分高、排气差；浇注卷气；铜液温度过高吸气加重。
对策：
①炉料、回炉料充分烘干；熔炼用磷铜脱氧，覆盖剂隔绝空气；
②砂型控制水分，开设排气槽；
③平稳底注浇注，不要飞溅紊流；浇注温度合理，不要过高。
2、缩孔、缩松（热节厚大部位，打压漏水最主要原因）
现象：厚截面内部疏松，零件耐压泄漏。铜合金凝固收缩大（4‑6%），厚壁热节补缩不足造成。
对策：
①结构尽量避免壁厚突变，内角加大圆角 R；
②热节位置设置冒口，实现顺序凝固；厚大部位放冷铁；
③冒口尺寸≥热节直径 1.2 倍，保证补缩能力。
3、砂眼、夹渣、夹渣孔洞
原因：砂型强度不足掉砂；浇包、铜液里面熔渣没除干净；浇注时卷渣。
对策：提高砂型强度；熔炼充分扒渣，使用陶瓷过滤网过滤铜液；型腔浇注前吹净散砂。
4、冷隔、浇不足
现象：两股铜液汇合熔合不好，缝隙，薄壁充不满。
原因：浇注温度偏低；浇口截面积不足；铸型温度低；流程太长。
对策：适当提高浇注温度；加大内浇口；优化浇注位置；薄壁件优先提升充型能力。
5、热裂纹（热裂）
现象：铸件圆角、厚薄过渡处不规则裂纹，冷却阶段产生。
原因：收缩受阻，尖角应力集中；合金脆性；冒口阻碍收缩。
对策：零件设计加大圆角，避免尖角；合理设计浇冒口，不要阻碍铸件收缩；开箱不要过早，铸件缓冷；必要做去应力退火。
6、反偏析（锡青铜特有）
锡青铜表面析出富锡层，性能不均匀。
对策：控制浇注温度，不要过热；适当加快冷却。
