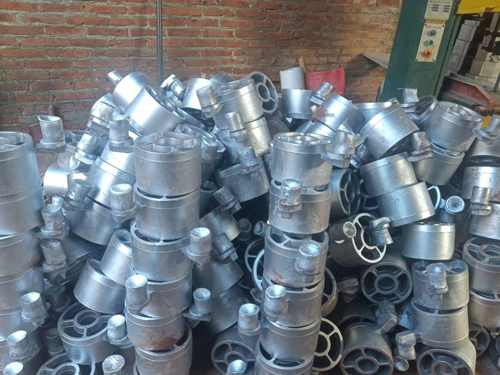

​五金铸造是指利用铸造工艺生产五金类零件毛坯的制造方法，核心是将熔融金属注入模具冷却成型，广泛应用于汽车、建筑、机械等行业 。‌‌那么，下面五金铸造厂说明一下五金铸造的‌脱模与清理需要注意的细节：
一、脱模环节注意事项

1. 砂型铸造（砂铸）脱模 / 落砂
冷却时间不能随意缩短
没冷够就落砂：铸件内部温度高，快速冷却产生冷裂；厚大件热节处应力大，容易肉眼看不见的微裂纹。
冷却太久：铸件与砂型烧结，粘砂严重，后续清理成本飙升。
落砂方式：振动落砂机为主。振动强度不能过大，薄壁件、尖角件容易震裂。
模具 / 模样脱模剂：
砂铸模样刷分型剂（滑石粉、煤油类脱模剂），薄而均匀；过多脱模剂会造成铸件气孔、夹杂，后续电镀针孔。
起模力度：木模 / 塑料模起模要垂直，斜拉容易崩砂，产生砂眼。
2. 熔模失蜡铸造（精密铸造）
- 脱蜡（属于 “脱模” 前置）：蒸汽脱蜡，控制压力、温度，不能升温太快；蜡料快速膨胀会胀裂陶瓷型壳，造成跑钢、漏料。
- 浇注冷却后**敲壳脱模**：敲击力度要可控，薄件、细小筋位容易敲崩缺；禁止重锤野蛮敲打。
3. 压铸 / 金属型重力铸造
金属模喷涂专用压铸脱模剂：喷涂要均匀，不能积料、堆积；
   - 太少：铸件粘模、拉伤、缺肉；
   - 太多：脱模剂残留，铸件表面气孔、油污，前处理除油困难，挂镀起皮。
开模时机：必须等铸件固化到足够强度再顶出；顶针速度、压力调好，防止顶白、顶穿、变形。
顶出平衡：多个顶针受力不均，铸件弯曲变形，后续加工余量不稳定。
✅ 共性脱模原则：高温铸件严禁沾水强制冷却脱模，极易开裂。

二、清理工序（浇冒口切割、打磨、喷砂、清渣）重点细节

1. 浇冒口切除
- 材料选择不同，切割工具不一样：
  - 铸钢、不锈钢精铸件：等离子切割 / 砂轮片切割；
  - 铝、锌铸件：带锯、角磨机。
- 切割不要紧贴本体硬切，预留少量打磨余量。紧贴铸件切割容易产生切口裂纹、热影响区，承压件后期渗漏。
- 切割后要打磨平整切口，不能残留割痕、缺口；缺口属于应力集中点，受力容易断裂；同时缺口藏油污、药剂，电镀后起泡。
2. 飞边、毛刺打磨
分型面、顶针位、浇口位置是毛刺高发区；
转角 R 位不要打磨过度，造成尺寸超差；尖角要倒小圆角，防止应力集中；
打磨粉尘、金属碎屑必须清理干净，残留在缝隙孔洞，喷砂、电镀前处理洗不掉。
3. 喷砂 / 抛丸（关键，直接影响后续挂镀附着力）
磨料选型：
   - 不锈钢铸件：白刚玉、不锈钢丸；禁止用普通碳钢砂丸，会渗铁污染表面，电镀生锈。
   - 铝铸件：玻璃珠、铝丸，避免铁元素嵌入。
压力控制：压力太大，薄壁件打变形；压力太小，氧化皮、粘砂清理不干净。
喷砂后及时转移，不要长时间露天放置，铸件很快返锈，增加前处理负担。
喷砂等级管控：一般铸件达到 Sa2.5；表面不能有浮砂、粉尘嵌入微孔。
重点：铸件表面残留型砂、粉尘，进入电镀槽会污染镀液，产生麻点。
4. 清渣、去除内腔粘砂（阀体、泵壳类铸件）
- 复杂内腔、盲孔、流道，外部喷砂打不到，需要：水爆清砂、高压水射流清理、手工清掏。
- 内腔残留砂是重大隐患：产品试压渗漏；后期挂镀时，砂粒在孔隙里吸附酸液，镀层起泡、返锈。

三、缺陷管控（脱模 & 清理容易引入的二次损伤）

1. 裂纹：落砂震动过大、冷却不足、切割过热、敲击野蛮；重点在转角、厚薄交接处探伤检查。
2. 变形：顶出不平衡、冷却不均、打磨受力；薄壁铸件常见，后续装配尺寸不合格。
3. 表面夹杂 / 脱模剂残留：脱模剂过量，造成后续电镀起皮、针孔。
4. 嵌砂：清砂不彻底，微孔藏砂；电镀后出现黑点、针孔。
5. 过打磨：局部磨薄，尺寸超差，破坏设计壁厚。

四、环保、安全细节

1. 清砂、喷砂粉尘巨大，除尘系统必须常开；操作人员防尘面罩。
2. 砂轮切割、等离子切割防火，易燃粉尘要定期清理，防止粉尘爆炸。
3. 废水：水爆清砂、高压水清理含砂废水，需要沉淀处理，泥沙固废合规处置。
4. 噪声：抛丸、打磨区域隔音防护。
