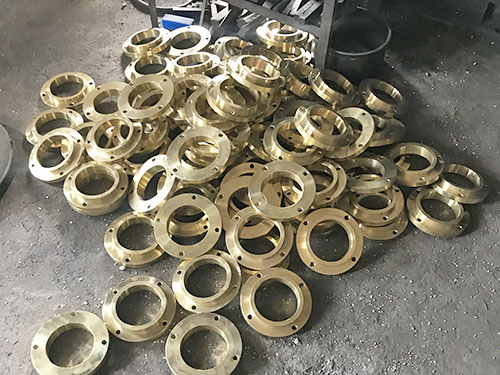

​铸铜配件性能与质量要求分为化学成分、力学性能、金相内部质量、尺寸外观、致密耐压、耐蚀耐磨、后处理（电镀 / 机加适配）、环保八大块，采购、图纸、IQC 检验直接可用。下面小编讲解一下：
一、化学成分要求（材质保真，首要项）

1. 牌号必须与图纸一致（ZCuSn10Pb1、ZCuAl10Fe3、ZCuZn40Pb2 等），主元素、杂质含量在国标区间内
2. 杂质管控重点：铁、硅、铋、硫、磷，超标会造成脆性、渗漏、偏析；锡青铜严控硅，铝青铜严控铁超标
3. 检验方式：炉前光谱抽检，争议时化学湿法仲裁；严禁以低牌号冒充高牌号（普通黄铜冒充锡青铜）
4. 食品 / 饮用水铜件：铅析出量符合涉水标准，低铅铜要求 Pb≤0.2%

二、力学性能要求（承载、耐磨、抗冲击）

常规以同炉单铸试棒检测，重要件本体取样：
- 抗拉强度、屈服强度、断后伸长率（GB/T228.1）
- 布氏硬度 HB（铸铜优先布氏；薄壁小件可用维氏 HV），直接关联耐磨性
- 冲击韧性：重载、防爆、船舶件增加冲击试验
举例参考：ZCuSn10Pb1 锡青铜：抗拉≥220MPa，伸长率≥3%，HB≥85；铝青铜强度更高
注意：砂铸、离心铸、精铸同牌号性能不一样；离心铸组织致密，强度硬度优于普通砂铸件

三、金相与内部冶金质量（核心不良：气孔、缩松、夹渣、偏析）

1. 金相组织：晶粒均匀；铅青铜不允许晶界连续铅偏析（容易机加工开裂、掉屑）；锡青铜不允许大量游离硬相
2. 无损探伤 NDT（按需分级）
   - PT 渗透：机加工面、螺纹、圆角，查表面裂纹、开口气孔（轴瓦、阀体必做）
   - RT 射线：承压、高压液压件，查内部气孔、缩孔、夹渣
   - UT 超声：厚大件，适合铝青铜；锡青铜晶粒粗，超声衰减大，一般多用 RT
3. 缺陷验收：图纸 / 协议定等级；受力面、密封面不允许裂纹、穿透性气孔、连片缩松；孤立小点缺陷按等级放行

四、尺寸精度与机加工余量

1. 铸造公差：按 GB/T 6414 铸件尺寸公差，分 CT7~CT11；精铸 CT 更高，砂铸公差偏大
2. 加工余量：密封面、配合孔、螺纹预留合理 CNC 余量；厚壁不均会造成加工后暴露内部缩松
3. 形位公差：同轴度、圆度（铜套、衬套）、法兰平面度；离心铸铜套圆度明显优于砂铸

五、致密性、耐压渗漏要求（阀体、泵壳、液压件强制）

1. 水压试验：一般 1.5 倍设计压力，保压 3–30min，无渗漏、冒汗、压力持续下降
2. 气密性试验：气体管路、低压阀，气压保压，气泡法或压力衰减检测
3. 致密差根源：浇不足、补缩不良、氢气孔；离心铸造致密性优

六、耐磨、耐腐蚀性能（工况专项）

1. 耐磨：锡青铜 / 铅青铜轴瓦，要求摩擦系数低、抗咬合；重载可做磨损对比试验
2. 耐蚀：
   - 黄铜：大气、清水；避免酸碱、海水
   - 铝青铜 / 镍铝青铜：海水、蒸汽、化工介质，抗汽蚀
3. 盐雾：卫浴、户外装饰件，可按要求做中性盐雾；后续要电镀的毛坯，盐雾是后端镀层要求

七、外观毛坯质量 + 电镀适配要求

毛坯外观通用

- 无冷隔、浇不足、严重粘砂、氧化皮、多肉缺肉；飞边披锋清理干净
- 表面气孔、砂眼：电镀件要求极高，机加工后密封面、外观面不允许砂眼气孔，否则电镀后针孔、起泡报废

✅ 铸铜毛坯电镀前重点要求：

1. 不允许开口砂眼、疏松（镀液渗入，后期鼓泡）
2. 表面无油污、脱模剂、砂料残留
3. 毛坯尽量少气孔，必要时浸渗处理（承压 + 电镀件常用浸渗补微孔）
4. 不能有连续疏松，浸渗也要约定浸渗剂耐温、耐药水

八、环保、特殊工况附加要求

1. RoHS：电子、汽配铸铜件，管控铅、镉、汞
2. 防爆：无火花铜合金，撞击不产生火花，用于粉尘、油气设备
3. 导热导电件（紫铜铸件）：导电率、导热系数检测
4. 热处理：铝青铜可做固溶时效提升强度；去应力退火，防止机加工后变形
